Les tuyaux en acier inoxydable sont des composants essentiels dans diverses industries, de la pétrochimie et de la transformation alimentaire à la construction et à l'énergie nucléaire. Leur utilisation répandue est due à leur excellente résistance à la corrosion, leur durabilité et leur polyvalence. Cependant, pour utiliser efficacement ces tuyaux, il est essentiel de comprendre leurs caractéristiques dimensionnelles. Cet article explorera les différentes dimensions et systèmes de dimensionnement utilisés pour les tuyaux en acier inoxydable, fournissant un guide complet pour les ingénieurs, les entrepreneurs et les professionnels de l'industrie.
Les tuyaux en acier inoxydable sont disponibles dans une large gamme de tailles et de spécifications pour répondre à diverses exigences d'application. Les dimensions de ces tuyaux ne sont pas arbitraires ; ils suivent des systèmes standardisés qui garantissent la cohérence et la compatibilité entre différents fabricants et applications. Comprendre ces aspects dimensionnels est crucial pour la sélection, l’installation et les performances appropriées des systèmes de tuyauterie en acier inoxydable.
Lorsque l’on discute des dimensions des tuyaux en acier inoxydable, quatre paramètres principaux sont de la plus haute importance :
1. Diamètre extérieur (OD) : Il s'agit de la mesure de la circonférence extérieure du tuyau. Il s'agit d'une dimension cruciale pour les connexions et les considérations d'espace.
2. Diamètre intérieur (ID) : La mesure interne du tuyau, qui détermine la capacité d'écoulement et est essentielle pour calculer la dynamique des fluides.
3. Épaisseur de paroi : mesure de l'épaisseur du matériau du tuyau, qui affecte la résistance, le poids et la capacité de charge du tuyau.
4. Longueur : En règle générale, les tuyaux en acier inoxydable sont fabriqués dans des longueurs standard, bien que des longueurs personnalisées puissent être commandées pour des applications spécifiques.
Ces paramètres sont interconnectés et comprendre leurs relations est essentiel pour sélectionner le bon tuyau pour une application donnée.
Le système de taille nominale des tuyaux (NPS) est largement utilisé en Amérique du Nord et dans certaines régions d'Europe pour désigner les tailles de tuyaux en acier inoxydable. Il est important de noter que le NPS n’est pas une mesure directe mais une désignation standardisée.
Selon TSINGCO , les tailles NPS courantes vont de 1/8' à 48'. Par exemple:
- NPS 1/2 (DN 15) a un diamètre extérieur réel de 21,3 mm
- NPS 2 (DN 50) a un diamètre extérieur réel de 60,3 mm
- NPS 6 (DN 150) a un diamètre extérieur réel de 168,3 mm
Il est essentiel de comprendre que pour les tailles NPS 1/8 à NPS 12, le numéro NPS ne correspond pas directement à une mesure réelle du tuyau. Pour NPS 14 et plus, le nombre NPS est égal au diamètre extérieur en pouces.
Le système de nomenclature est utilisé pour désigner l'épaisseur de paroi des tuyaux en acier inoxydable. Les programmes courants incluent 5S, 10S, 40S et 80S, le « S » indiquant l'acier inoxydable.
En faisant référence aux TSINGCO , nous pouvons voir des exemples de la manière dont les calendriers sont liés à l'épaisseur des parois :
- Pour NPS 2 (OD 60,3 mm) :
- Schedule 5S a une épaisseur de paroi de 1,65 mm
- Schedule 10S a une épaisseur de paroi de 2,77 mm
- Schedule 40S a une épaisseur de paroi de 3,91 mm
- Schedule 80S a une épaisseur de paroi de 5,54 mm
À mesure que le numéro de programme augmente, l'épaisseur de la paroi augmente également, ce qui entraîne un diamètre intérieur plus petit pour la même taille NPS.
Ce système permet une standardisation entre différentes pressions nominales et applications, garantissant que les tuyaux peuvent résister à des conditions de fonctionnement spécifiques.
Bien que le système NPS soit largement utilisé, de nombreuses régions du monde, notamment en Europe et en Asie, utilisent le système métrique DN (Diameter Nominal). Le système DN est basé sur les millimètres et correspond souvent étroitement aux tailles NPS.
Selon le TSINGCO , certaines tailles DN courantes incluent :
- DN 15 (correspond à NPS 1/2) avec un OD de 21,3 mm
- DN 50 (correspond à NPS 2) avec un OD de 60,3 mm
- DN 100 (correspond à NPS 4) avec un OD de 114,3 mm
Il est important de noter que même si DN et NPS s'alignent souvent, ils ne sont pas toujours exactement équivalents, en particulier dans les grandes tailles. Consultez toujours les normes spécifiques ou les catalogues des fabricants pour des conversions précises.
Le TSINGCO fournit des tableaux dimensionnels complets basés sur les normes ASME B36.19 et ANSI B36.10. Ces tableaux constituent des ressources inestimables pour les ingénieurs et les entrepreneurs, offrant des informations détaillées sur les dimensions des tuyaux.
Les informations clés de ces graphiques comprennent :
- Taille nominale du tuyau (NPS)
- Taille DN correspondante
- Diamètre extérieur (OD) en millimètres
- Épaisseur de paroi pour différents plannings (5S, 10S, 40S, 80S, etc.)
Par exemple, le graphique montre que pour NPS 3 (DN 80) :
- Le diamètre extérieur est de 88,9 mm
- L'épaisseur de paroi Schedule 5S est de 2,11 mm
- L'épaisseur de paroi Schedule 10S est de 3,05 mm
- L'épaisseur de paroi Schedule 40S est de 5,49 mm
- L'épaisseur de paroi Schedule 80S est de 7,62 mm
Ces tableaux permettent une référence rapide et une comparaison des différentes tailles et programmes de tuyaux, facilitant ainsi la sélection appropriée pour des applications spécifiques.
Le TSINGCO détaille également les dimensions des types de tuyaux spécialisés en acier inoxydable :
1. Tubes sanitaires :
Utilisés dans les industries alimentaires, des boissons et pharmaceutiques, ces tubes ont des gammes de tailles spécifiques. Par exemple:
- Le diamètre extérieur varie de 12,7 mm à 219,1 mm
- Épaisseurs de paroi de 1,2 mm à 3,0 mm
2. Tubes d’échangeur de chaleur et de chaudière :
Ces tubes ont souvent des exigences dimensionnelles plus précises. Le catalogue montre :
- Le diamètre extérieur varie de 15,88 mm à 114,3 mm
- Épaisseurs de paroi de 1,0 mm à 3,0 mm
3. Conduites d’eau à paroi mince :
Conçus pour les systèmes d'adduction d'eau, ces tuyaux ont :
- Le diamètre extérieur varie de 16 mm à 219 mm
- Épaisseurs de paroi de 0,6 mm à 3,0 mm
Ces tuyaux spécialisés démontrent comment l'acier inoxydable peut être fabriqué pour répondre aux besoins spécifiques de l'industrie, avec des dimensions adaptées à des applications particulières.
Les tolérances dimensionnelles sont cruciales pour garantir une qualité constante et l'interchangeabilité des tuyaux en acier inoxydable. Le TSINGCO fournit des informations détaillées sur les tolérances basées sur diverses normes.
Par exemple, selon le tableau des tolérances :
- Pour les tuyaux avec un diamètre extérieur ≤ 30 mm, la tolérance du diamètre extérieur est de ±0,3 mm pour le grade commun et de ±0,2 mm pour le grade élevé.
- Les tolérances d'épaisseur de paroi sont généralement exprimées en pourcentage de l'épaisseur nominale, par exemple ±12,5 % pour les tuyaux dont l'épaisseur de paroi est ≤ 3 mm.
Comprendre ces tolérances est essentiel pour une conception et une installation appropriées, en particulier dans les applications où un ajustement précis est essentiel.
Les tuyaux en acier inoxydable sont principalement fabriqués selon deux méthodes : sans soudure et soudés. Chaque méthode a des implications sur les caractéristiques dimensionnelles des canalisations.

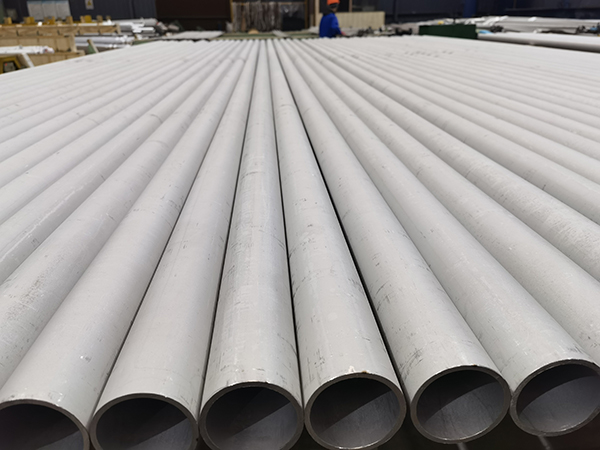

1. Tuyaux sans soudure :
Les tuyaux sans soudure sont produits en extrudant une billette solide d'acier inoxydable dans un tube creux. Selon TSINGCO , les tuyaux sans soudure sont disponibles dans une large gamme de tailles, des tubes de petit diamètre aux gros tuyaux. Le processus sans soudure permet généralement des tolérances plus strictes et une épaisseur de paroi plus uniforme, ce qui peut être crucial dans les applications à haute pression ou à haute température.

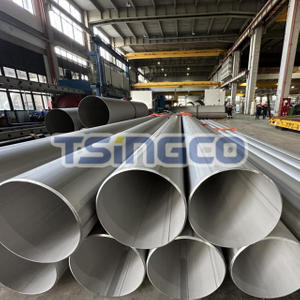

2. Tuyaux soudés :
Les tuyaux soudés sont formés en laminant des tôles plates en acier inoxydable pour leur donner une forme tubulaire et en soudant le joint. Le TSINGCO indique que les tuyaux soudés peuvent être produits dans des diamètres plus grands que les tuyaux sans soudure, avec des tailles disponibles allant jusqu'à 2 032 mm (80'). Bien que les techniques de soudage modernes produisent des tuyaux de haute qualité, le joint soudé peut parfois affecter l'uniformité de la section transversale du tuyau.
Les deux méthodes de fabrication peuvent produire des tuyaux qui répondent aux normes dimensionnelles décrites dans les TSINGCO , mais le choix entre des tuyaux sans soudure et soudés dépend souvent des exigences spécifiques de l'application.
Le choix des dimensions correctes des tuyaux est crucial pour la performance et la longévité d’un système de tuyauterie. Les facteurs à considérer comprennent :
1. Exigences de pression : les applications à pression plus élevée nécessitent généralement des tuyaux à paroi plus épaisse (numéros de programme plus élevés).
2. Température : Les températures extrêmes peuvent affecter les propriétés du matériau des tuyaux, influençant ainsi l’épaisseur de paroi requise.
3. Tolérance de corrosion : dans les environnements corrosifs, une paroi plus épaisse peut être spécifiée pour tenir compte de la perte de matière au fil du temps.
4. Exigences de débit : Le diamètre interne affecte les débits et les chutes de pression dans le système.
Le TSINGCO propose une gamme complète de tailles et de programmes, permettant aux ingénieurs de sélectionner les dimensions de tuyaux optimales pour les besoins spécifiques de leur application.
La composition chimique de l’acier inoxydable influence considérablement ses propriétés et, par conséquent, ses applications. Le TSINGCO fournit des tableaux détaillés de composition chimique pour différentes qualités d'acier inoxydable. Certaines notes courantes incluent :
1. 304/304L : Un acier inoxydable austénitique polyvalent avec une bonne résistance à la corrosion.
2. 316/316L : Offre une résistance améliorée à la corrosion, notamment contre les chlorures.
3. 321 : Une nuance stabilisée au titane qui résiste à la corrosion intergranulaire à haute température.
4. Nuances duplex comme 2205 : offrent une combinaison de haute résistance et d’excellente résistance à la corrosion.
Chaque qualité peut présenter de légères variations dans les tailles disponibles en raison de considérations de fabrication, mais le TSINGCO démontre qu'une large gamme de dimensions est disponible dans toutes les qualités courantes.
Les dimensions des tuyaux en acier inoxydable sont régies par diverses normes internationales pour garantir la cohérence et l'interchangeabilité. Le TSINGCO fait référence à plusieurs normes clés :
1. Normes ASTM :
- A312 : Spécifications pour les tuyaux en acier inoxydable austénitique sans soudure, soudés et fortement travaillés à froid
- A358 : Spécification pour les tuyaux en acier inoxydable austénitique au chrome-nickel soudés par fusion électrique pour un service à haute température et des applications générales
- A790 : Spécification pour les tuyaux en acier inoxydable ferritique/austénitique sans soudure et soudés
2. Autres normes :
- EN 10217-7 : Tubes soudés en acier pour usage sous pression - Conditions techniques de livraison - Partie 7 : Tubes en acier inoxydable
- JIS G3459 : Tuyaux en acier inoxydable
Ces normes garantissent que les tuyaux de différents fabricants peuvent être utilisés de manière interchangeable, à condition qu'ils répondent aux mêmes spécifications.
Bien que les tuyaux circulaires soient les plus courants, le TSINGCO mentionne également la disponibilité de formes et de tailles spéciales pour répondre aux exigences spécifiques des applications :
1. Tubes carrés et rectangulaires :
Ceux-ci sont souvent utilisés dans des applications structurelles ou à des fins esthétiques. Le catalogue ne fournit pas de dimensions spécifiques, mais il est courant que les fabricants les proposent en différentes tailles, généralement avec des dimensions extérieures allant de 10 mm à 300 mm ou plus.
2. Options ovales et autres options non circulaires :
Bien que cela ne soit pas détaillé dans les TSINGCO , des tubes ovales et autres tubes non circulaires peuvent être produits pour des applications spécialisées. Ceux-ci peuvent inclure des tubes d’échangeur de chaleur ou des éléments architecturaux décoratifs.
Il est important de noter que les formes spéciales peuvent avoir des normes dimensionnelles et des tolérances différentes de celles des tuyaux circulaires. Lors de la spécification de formes non standard, il est essentiel de consulter directement le fabricant pour connaître les tailles et tolérances disponibles.
Comprendre les dimensions des tuyaux en acier inoxydable est crucial pour une sélection, une installation et des performances appropriées dans diverses applications. Depuis les paramètres de base du diamètre extérieur, du diamètre intérieur et de l'épaisseur de paroi jusqu'aux complexités des différents systèmes de dimensionnement comme NPS et DN, chaque aspect joue un rôle essentiel dans la détermination de l'adéquation d'un tuyau pour une utilisation donnée.
Le TSINGCO constitue une excellente référence, fournissant des informations complètes sur les tailles, les calendriers et les tolérances standard pour une large gamme de tuyaux en acier inoxydable. Il démontre la polyvalence de l'acier inoxydable, avec des options allant des tubes sanitaires de petit diamètre aux tuyaux de traitement de grand diamètre, et des conduites d'eau à paroi mince aux récipients haute pression à paroi épaisse.
Les points clés à retenir sont les suivants :
1. La relation entre les désignations NPS/DN et les dimensions réelles des tuyaux
2. L'importance des nomenclatures de canalisations dans la détermination de l'épaisseur de paroi
3. La disponibilité de types de tuyaux spécialisés pour des industries spécifiques
4. L'importance des tolérances dimensionnelles pour garantir la qualité et l'interchangeabilité
5. L'impact des méthodes de fabrication sur les caractéristiques des tuyaux
6. L'influence de la qualité du matériau sur les propriétés et les applications des tuyaux
Lors de la sélection de tuyaux en acier inoxydable, il est essentiel de prendre en compte tous ces facteurs en conjonction avec les exigences spécifiques de l'application. Bien que les systèmes et tableaux de dimensionnement standardisés constituent un point de départ solide, les applications complexes ou critiques peuvent nécessiter une consultation avec des fabricants ou des ingénieurs spécialisés pour garantir la sélection la plus appropriée.
À mesure que l'industrie continue d'évoluer, de nouveaux matériaux, techniques de fabrication et applications pourraient conduire à de nouveaux développements dans les dimensions des tuyaux en acier inoxydable. Rester informé des dernières normes et offres de produits, telles que celles détaillées dans les TSINGCO , restera crucial pour les professionnels travaillant avec des systèmes de tuyauterie en acier inoxydable.
En comprenant parfaitement les dimensions et les systèmes de dimensionnement des tuyaux en acier inoxydable, les ingénieurs, les entrepreneurs et autres professionnels de l'industrie peuvent garantir des performances, une sécurité et une longévité optimales de leurs systèmes de tuyauterie dans une large gamme d'applications.
