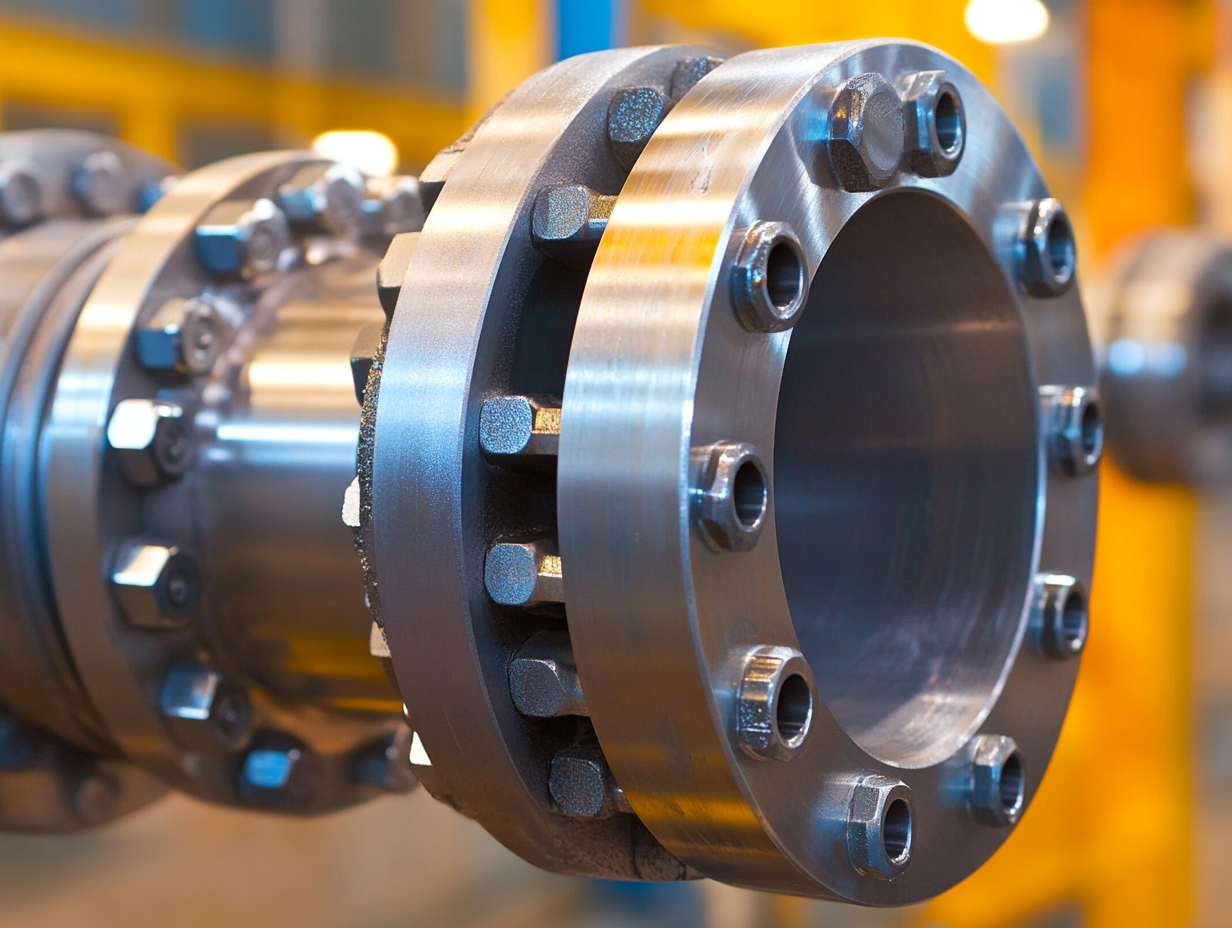

Flange គឺជាសមាសធាតុដ៏សំខាន់មួយនៅក្នុងប្រព័ន្ធបំពង់បង្ហូរទឹកដែលបម្រើជាគែមដែលមានរាងពងក្រពើគែមគែមឆ្អឹងជំនីរឬកអាវដែលត្រូវបានប្រើដើម្បីពង្រឹងវត្ថុភ្ជាប់ទៅនឹងវត្ថុផ្សេងទៀតឬផ្តល់កន្លែងនៃឯកសារភ្ជាប់។ នៅក្នុងបរិបទនៃប្រព័ន្ធបំពង់បង្ហូរទឹក, ស្លាបគឺមិនអាចខ្វះបានសម្រាប់ភ្ជាប់បំពង់, វ៉ាល់, ម៉ាស៊ីនបូម, ម៉ាស៊ីនបូមទឹកនិងឧបករណ៍ផ្សេងទៀត។
វិមាត្រនៃព្រុយ គឺជាប៉ារ៉ាម៉ែត្រសំខាន់ដែលកំណត់ទំហំរូបរាងនិងភាពឆបគ្នារបស់វាជាមួយសមាសធាតុផ្សេងទៀត។ វិមាត្រទាំងនេះដើរតួយ៉ាងសំខាន់ក្នុងការធានាឱ្យបានត្រឹមត្រូវការតម្រឹមនិងការផ្សាភ្ជាប់ក្នុងប្រព័ន្ធមេកានិចនិងរចនាសម្ព័ន្ធផ្សេងៗ។ វិមាត្រផ្លុំផ្លៃត្រឹមត្រូវបានចូលរួមចំណែកយ៉ាងសំខាន់ដល់ភាពស្មោះត្រង់សុវត្ថិភាពសុវត្ថិភាពនិងប្រសិទ្ធភាពនៃសភាកាមេឌាននៅទូទាំងឧស្សាហកម្មនៅសហរដ្ឋអាមេរិកនិងទូទាំងពិភពលោក។
ការយល់ដឹងអំពីវិមាត្រដំណាំគឺចាំបាច់សម្រាប់វិស្វករអ្នករចនានិងអ្នកបច្ចេកទេសដែលធ្វើការជាមួយប្រព័ន្ធបំពង់បង្ហូរទឹក។ ចំណេះដឹងត្រឹមត្រូវអំពីវិមាត្រទាំងនេះធានាថាផ្លែកៗត្រឹមត្រូវត្រូវបានជ្រើសរើសសម្រាប់កម្មវិធីនីមួយៗដែលនាំឱ្យមានប្រតិបត្តិការដែលអាចទុកចិត្តបាននិងមានសុវត្ថិភាពនៅក្នុងការកំណត់ឧស្សាហកម្មចម្រុះ។
វិមាត្រ Flange មានលក្ខណៈស្តង់ដារដើម្បីធានាភាពស្ថិតស្ថេរនិងការផ្លាស់ប្តូរភាពប្រែប្រួលនៅទូទាំងក្រុមហ៊ុនផលិតនិងកម្មវិធីផ្សេងៗគ្នា។ បទដ្ឋានបឋមពីរគ្រប់គ្រងវិមាត្រចំបង:
បណ្តាញដែលបានបញ្ជាក់ថា Ansi ត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅសហរដ្ឋអាមេរិកហើយផ្តល់នូវកម្លាំងបន្ថែមដល់ប្រព័ន្ធមេកានិចសំណង់និងសន្និបាត។ ស្តង់ដារ Ansi B16.5 បញ្ជាក់វិមាត្រសម្រាប់ផ្ទៃដែលត្រូវបានប្រើក្នុងប្រព័ន្ធបំពង់។ ស្តង់ដារនេះគ្របដណ្តប់លើការផ្តល់ចំណាត់ថ្នាក់នៃសម្ពាធសម្ភារៈសម្ភារៈវិមាត្រភាពអត់ធ្មត់ការសម្គាល់ការសម្គាល់ការធ្វើតេស្តនិងវិធីសាស្ត្រនៃការរចនាសម្រាប់បំពង់បង្ហូរទឹកនិងបំពង់បង្ហូរទឹកដែលមានរាងដូចបំពង់។
ស្តង់ដារអឺរ៉ុបនេះក៏ត្រូវបានគេប្រើជាទូទៅផងដែរនិងផ្តល់នូវលក្ខណៈពិសេសសម្រាប់វិមាត្រផ្លុំនៅក្នុងអង្គភាពម៉ែត្រ។ វាគ្របដណ្តប់លើផ្ទៃដីរាងជារង្វង់សម្រាប់បំពង់វ៉ែនតាបំពង់បង្ហូរទឹកនិងគ្រឿងបន្លាស់ដែលកំណត់ដោយភីអិនអិន (សម្ពាធនាម) ។ ស្តង់ដាររួមមានផ្លុំធ្វើពីវត្ថុធាតុដើមផ្សេងៗដូចជាដែកថែបការដេញជាតិដែកទង់ដែងយ៉ាន់ស្ពាន់និងយ៉ាន់ស្ព័រអាលុយមីញ៉ូម។
ស្តង់ដារទាំងនេះធានាថាមានផ្លាកដែលផលិតដោយក្រុមហ៊ុនផ្សេងៗគ្នាដែលឆបគ្នានិងអាចដំណើរការបានដែលមានសារៈសំខាន់សម្រាប់ឧស្សាហកម្មបំពង់បង្ហូរទឹកសកល។
មានមួយចំនួន ប្រភេទនៃ flanges , នីមួយៗមានលក្ខណៈវិមាត្រជាក់លាក់របស់វា:
បណ្តាញទាំងនេះត្រូវបានចាត់ថ្នាក់ដោយថ្នាក់សម្ពាធ (ឧ។ ថ្នាក់ 150 300, 600, 900, 1500, 1500) និងមានវិមាត្រដែលខុសគ្នាលើទំហំបំពង់និងទំហំបំពង់បន្ទាប់បន្សំ។ ក្រុម Ansi Class ត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងប្រេងនិងឧស្ម័នគីមីនិងឧស្សាហកម្មគីមីឥន្ធនៈ។
ពន្លករាងឌីសរាងរឹងដែលត្រូវបានប្រើដើម្បីបិទចុងបញ្ចប់នៃប្រព័ន្ធបំពង់បង្ហូរទឹក។ វិមាត្រចែចង់ពិការភ្នែករួមមានអង្កត់ផ្ចិតអង្កត់ផ្ចិតអង្កត់ផ្ចិតកម្រាស់និងលំនាំរន្ធ។ ពួកវាត្រូវបានប្រើដើម្បីបិទការបញ្ចប់នៃប្រព័ន្ធបំពង់បង្ហូរទឹកឬសម្រាប់ការធ្វើតេស្តសម្ពាធ។
ចែចង់ប្រភេទនេះរអិលលើបំពង់ហើយត្រូវបានផ្សារដែកនៅនឹងកន្លែង។ វិមាត្រផ្លុំរអិលរួមមានការចងខ្សែ (អង្កត់ផ្ចិតខាងក្នុង) អង្កត់ផ្ចិតខាងក្រៅអង្កត់ផ្ចិតនិងវិមាត្រ HUB ។ ពួកវាងាយស្រួលតម្រឹមហើយត្រូវបានប្រើជាទូទៅនៅក្នុងកម្មវិធីសម្ពាធទាប។
ត្រូវបានគេស្គាល់ផងដែរថាជាគំរបខ្សែដែលប្រភេទនេះមានខ្សែស្រឡាយផ្ទៃក្នុងដែលអនុញ្ញាតឱ្យវាត្រូវបានបិទដោយផ្ទាល់ទៅលើបំពង់ដែលមានខ្សែស្រឡាយ។ វិមាត្រផ្លុំផ្លុំរួមមានទំហំខ្សែស្រឡាយអង្កត់ផ្ចិតខាងក្រៅនិងកម្រាស់។ ពួកវាត្រូវបានប្រើជាធម្មតាក្នុងអង្កត់ផ្ចិតតូចជាងប្រព័ន្ធសម្ពាធទាប។
វិមាត្របឋមនៃស្ពាន់មួយរួមមាន:
អង្កត់ផ្ចិតទាំងមូលនៃ flange នេះ។ វិមាត្រនេះមានសារៈសំខាន់ណាស់សម្រាប់ការធានាឱ្យបានត្រឹមត្រូវសមនឹងទំហំដែលមាននៅក្នុងប្រព័ន្ធបំពង់បង្ហូរទឹក។
អង្កត់ផ្ចិតនៃរង្វង់ដែលមានចំនុចសំខាន់នៃរន្ធរបស់ប៊ូឡុង។ វិមាត្រនេះមានសារៈសំខាន់ណាស់សម្រាប់ការតម្រឹមមិត្តរួមនៃមិត្តរួម។
កម្រាស់នៃការចែចង់នៅចំណុចក្រាស់បំផុតរបស់វា។ វិមាត្រនេះប៉ះពាល់ដល់កម្លាំងនិងសមត្ថភាពរបស់រអិលក្នុងការទប់ទល់នឹងសម្ពាធ។
អង្កត់ផ្ចិតនៃរន្ធនីមួយៗ។ វិមាត្រនេះត្រូវតែត្រូវគ្នានឹងទំហំ bolt ដែលត្រូវបានប្រើសម្រាប់ការតភ្ជាប់។
ចំនួនប្រហោងសរុបសម្រាប់បូលនៅជុំវិញគម្លាត។ នេះប្រែប្រួលអាស្រ័យលើថ្នាក់ទំហំនិងសម្ពាធវិល។
នេះជាតារាងគំរូដែលបង្ហាញពីវិមាត្រសំខាន់ៗទាំងនេះសម្រាប់ ansi ថ្នាក់ 150 Flanges:
អិម | អង្កត់ផ្ចិតខាងក្រៅ (អូ) | ប៊ូលីងរង្វង់មូល (w) | ចញ enange ក្រាស់ (TF) | អង្កត់ផ្ចិតរន្ធបាក់ (ឃ) | ចំនួនប្រហោងរន្ធ |
1/2 ' | 90.00 មម (3.54 ') | 60.30 មម (2,37 ') | 9.60 មម (0.38 ') | 15.88 ម។ ម (5/8 ') | 4 |
1 ' | 110.00 មម (4.33 ') | 79,4 មម (3.13 ') | 12.70 ម។ ម (0.50 ') | 15.88 ម។ ម (5/8 ') | 4 |
2 ' | 150.00 មម (5.91 ') | 120.70 មម (4.75 ') | 17.50 មម (0,69 ') | 19.05 មម (3/4 ') | 4 |
4 ' | 230.00 មម (9.06 ') | 190.50 មម (7.50 ') | 22.30 មម (0,88 ') | 19.05 មម (3/4 ') | 8 |
8 ' | 345.00 មម (13.58 ') | 298.50 មម (11.75 ') | 27.00 មម (1.06 ') | 22.23 ម។ ម (7/8 ') | 8 |
កត្តាមួយចំនួនមានឥទ្ធិពលលើវិមាត្រនៃអណ្តូងមួយ:
ការរចនាទំហំស្តង់ដារនៃបំពង់ដែល Flange ត្រូវបានរចនាឡើងឱ្យសម។ នៅពេលដែល NPS កើនឡើងវិមាត្រចែចង់ជាទូទៅក៏កើនឡើងដែរ។
ការវាយតម្លៃសម្ពាធខ្ពស់ជាទូទៅតម្រូវឱ្យមានបាសធំជាងនិងក្រាស់ជាងមុនដើម្បីទប់ទល់នឹងកម្លាំងកើនឡើង។ ឧទាហរណ៍ Flange 600 Flange នឹងមានវិមាត្រធំជាងទំហំធំជាង Flange 150 Flange សម្រាប់ NPS ដូចគ្នា។
ប្រភេទនៃសម្ភារៈដែលបានប្រើអាចប៉ះពាល់ដល់កម្រាស់ដែលត្រូវការនិងវិមាត្រទូទៅនៃការផ្ទុះ។ ឧទាហរណ៍ចែចង់ធ្វើពីវត្ថុធាតុដើមដែលខ្លាំងជាងដូចជាដែកអ៊ីណុកអាចស្តើងជាងអណ្តូងដែលមានតំលៃស្មើនឹងធ្វើពីវត្ថុធាតុដើមដូចដែកដែលមានរាងដូចដែក។
វិមាត្រចែចង់របស់ Ansi មានភាពខុសគ្នាអាស្រ័យលើថ្នាក់សម្ពាធនិងទំហំបំពង់បន្ទាប់បន្សំ។ នេះគឺជាទិដ្ឋភាពលម្អិតលម្អិតបន្ថែមទៀតនៃជួរវិមាត្រសម្រាប់ថ្នាក់ផ្សេងៗគ្នា:
អង្កត់ផ្ចិតខាងក្រៅមានចាប់ពី 90 ម។ ម (3.54 ') សម្រាប់ 1/2 ' អិនភីអេសដល់ 915 មម (36.02 ') សម្រាប់ 24 ' NPS ។
អង្កត់ផ្ចិតនៅខាងក្រៅមានចាប់ពី 95 ម។ ម (3.74 ') សម្រាប់ 1/2 ' អិនភីអេសដល់ 915 មម (36.02 ') សម្រាប់ 24 ' NPS ។
ស្រដៀងនឹងថ្នាក់ 300, ជាមួយនឹង, ក្រាស់ក្រាស់បន្តិចដើម្បីផ្ទុកសម្ពាធខ្ពស់។
អង្កត់ផ្ចិតខាងក្រៅមានចាប់ពី 95 ម។ ម (3.74 ') សម្រាប់ 1/2 ' អិនភីអេសដល់ 940 មម (37.01 ') សម្រាប់ 24 ' NPS ។
អង្កត់ផ្ចិតនៅខាងក្រៅមានចាប់ពី 120 មម (4.72 ') សម្រាប់ 1/2 ' អិនភីអេសដល់ 1,040 មម (40,94 ') សម្រាប់ 24 ' NPS ។
អង្កត់ផ្ចិតខាងក្រៅមានចាប់ពី 120 មម (4.72 ') សម្រាប់ 1/2 ' អិនភីអេសដល់ 1.170 ម។ ម (46.06 ') សម្រាប់ 24 ' NPS ។
អង្កត់ផ្ចិតនៅខាងក្រៅមានចាប់ពីទំហំ 135 ម។ ម (5.31 ') សម្រាប់ 1/2 ' អិនភីអេសដល់ 760 មម (29.92 ') សម្រាប់ 12 ' NPS ។
នេះគឺជាតារាងប្រៀបធៀបសម្រាប់ថ្នាក់ 150 និងថ្នាក់ 600 បាងសម្រាប់ទំហំអេសភីអេសដែលបានជ្រើសរើស:
អិម | ថ្នាក់ 150 អូឌីអូ | កម្រាស់ 150 ថ្នាក់ | ថ្នាក់ 600 អូឌី | កម្រាស់ 600 |
1/2 ' | 90 មម (3.54 ') | 9,6 ម។ ម (0,38 ') | 95 មម (3.74 ') | 14.3 ម។ ម (0.56 ') |
2 ' | 150 មម (5.91 ') | 17.5 មម (0,69 ') | 165 មម (6.50 ') | 25.4 ម។ ម (1.00 ') |
4 ' | 230 មម (9.06 ') | 22.3 ម។ ម។ (0.88 ') | 275 មម (10.83 ') | 38,1 មម (1.50 ') |
8 ' | 345 មម (13.58 ') | 27.0 មម (1.06 ') | 420 ម។ ម (16.54 ') | 55,6 ម។ ម (2.19 ') |
វិមាត្រ Fl ញូ Din Flange ត្រូវបានបញ្ជាក់នៅក្នុងអង្គភាពម៉ែត្រ។ ខណៈពេលដែលឯកសារដែលបានផ្តល់ជូននៅលើ Fins Flanges វាគួរឱ្យកត់សម្គាល់ថាស្តង់ដារឌីនជាធម្មតាមានចំណាត់ថ្នាក់សម្ពាធដែលបានបង្ហាញថាភីអិន (សម្ពាធបន្ទាប់បន្សំ) ជំនួសឱ្យថ្នាក់។
ឧទាហរណ៍ការវាយតម្លៃសម្ពាធលើការទទួលទានអាហារពី PN10, PN16, PN25, PN25, PN40, ហើយដូច្នេះនៅលើ។ វិមាត្រសម្រាប់គែមទាំងនេះនឹងដើរតាមគំរូស្រដៀងគ្នាទៅនឹងអានីស៊ីដែលមានទំហំធំនិងក្រាស់សម្រាប់ការផ្តល់ចំណាត់ថ្នាក់សម្ពាធខ្ពស់។
វិមាត្រចែចង់ត្រឹមត្រូវមានសារៈសំខាន់ណាស់សម្រាប់ហេតុផលជាច្រើន:
វិមាត្រច្បាស់លាស់ធានាថាមានមិត្តរួមការងារយ៉ាងត្រឹមត្រូវជាមួយគ្នានិងជាមួយសមាសធាតុផ្សេងទៀតនៅក្នុងប្រព័ន្ធបំពង់បង្ហូរទឹក។ ការតម្រឹមត្រឹមត្រូវនេះគឺចាំបាច់សម្រាប់ការបង្កើតការតភ្ជាប់ដោយឥតគិតថ្លៃដែលមានសុវត្ថិភាព។
វិមាត្រចែចង់ត្រឹមត្រូវជាពិសេសផ្ទៃអង្គុយនិងកន្លែងអង្គុយ Gasket មានសារៈសំខាន់សម្រាប់ការបង្កើតត្រាដែលមានប្រសិទ្ធភាព។ វិមាត្រមិនត្រឹមត្រូវអាចបណ្តាលឱ្យមានការបំផ្លាញគម្លាតចន្លោះឬការបង្ហាប់មិនគ្រប់គ្រាន់នៃហ្គាសដែលបណ្តាលឱ្យលេចធ្លាយ។
គ។ ការធានាប្រតិបត្ដិការមានសុវត្ថិភាពក្រោមសម្ពាធដែលបានបញ្ជាក់និងលក្ខខណ្ឌសីតុណ្ហភាព:
វិមាត្រ Flange ត្រូវបានគណនាដើម្បីទប់ទល់នឹងសម្ពាធជាក់លាក់និងលក្ខខណ្ឌសីតុណ្ហភាព។ វិមាត្រត្រឹមត្រូវធានាថា Flange អាចមានសុវត្ថិភាពក្នុងប្រព័ន្ធផ្សព្វផ្សាយក្នុងប្រព័ន្ធបំពង់បង្ហូរទឹកក្រោមល័ក្ខខ័ណ្ឌទាំងនេះ។
តារាងវិមាត្រ Flange ជាធម្មតាផ្តល់ជូន:
A. ការវាស់វែងទាំងម៉ែត្រ (មម) និងឯកតាអធិរាជ (អ៊ីញ):
ការកត់សំគាល់ពីរនេះអនុញ្ញាតឱ្យមានភាពងាយស្រួលក្នុងមួយយោងដោយមិនគិតពីប្រព័ន្ធវាស់ដែលពេញចិត្ត។
ខ។ វិមាត្រសំខាន់ៗដូចជាអង្កត់ផ្ចិតខាងក្រៅ, បណ្តុំរង្វង់អង្កត់ផ្ចិត, ផ្លុំកម្រាស់និងអង្កត់ផ្ចិតរន្ធរន្ធ:
ទាំងនេះគឺជាការវាស់វែងដ៏សំខាន់សម្រាប់ការជ្រើសរើសនិងតំឡើងប្លាស្ទិចត្រឹមត្រូវ។
គ។ ព័ត៌មានដែលរៀបចំឡើងដោយទំហំបំពង់បន្ទាប់បន្សំនិងថ្នាក់សម្ពាធ:
អង្គការនេះអនុញ្ញាតឱ្យអ្នកប្រើប្រាស់ស្វែងរកវិមាត្រយ៉ាងឆាប់រហ័សសម្រាប់កម្មវិធីជាក់លាក់របស់ពួកគេ។
នេះជាឧទាហរណ៍នៃរបៀបអានតារាងវិមាត្រវិល:
អិម | អូឌី (ម។ ម / អ៊ីន) | BCD (MM / អ៊ីញ) | កម្រាស់ (មម / អ៊ីញ) | រនាស់រន្ធឌី។ (ម។ ម / អ៊ីន) | ចំនួនប្រហោង |
2 ' | 150.00 / 5.91 | 120.70 / 4.75 | 17.50 / 0.69 | 19.05 / 0,75 | 4 |
ក្នុងឧទាហរណ៍នេះសម្រាប់ Flange NPS 2 'Flange:
- អង្កត់ផ្ចិតខាងក្រៅ (អូឌីអូ) គឺ 150,00 ម។ មឬ 5.91 អ៊ីញ
- អង្កត់ផ្ចិតប៊ូឡុង (BCD) គឺ 120,70 ម។ មឬ 4,75 អ៊ីញ
- កម្រាស់ផ្លាញ័រគឺ 17.50 ម។ មឬ 0,69 អ៊ីញ
- អង្កត់ផ្ចិតប្រហោងរន្ធគឺ 19.05 ម។ មឬ 0.75 អ៊ីញ
- មាន 4 រន្ធ
នៅពេលជ្រើសរើសយក Flange, ពិចារណា:
ចម្លើយ: តម្រូវការនៃការដាក់ពាក្យសុំជាក់លាក់រួមមានសម្ពាធនិងការផ្តល់ចំណាត់ថ្នាក់សីតុណ្ហភាព:
ធានាថាថ្នាក់រអានរអិលគឺសមរម្យសម្រាប់សម្ពាធអតិបរមានិងសីតុណ្ហភាពរបស់ប្រព័ន្ធ។
ខ។ ភាពឆបគ្នាជាមួយនឹងប្រព័ន្ធបំពង់បង្ហូរទឹកដែលបានតភ្ជាប់:
Flange ត្រូវតែផ្គូផ្គងទំហំបំពង់ហើយវាយ (ឧទាហរណ៍កាលវិភាគ) ប្រើក្នុងប្រព័ន្ធ។
គ។ ភាពសមស្របសមស្របសម្រាប់បរិស្ថានប្រតិបត្តិការ:
ពិចារណាលើកត្តាដូចជាធន់ទ្រាំនឹងការច្រេះសីតុណ្ហភាពខ្លាំងនិងភាពឆបគ្នាគីមី។
ការស្វែងយល់អំពីវិមាត្រផ្លុំគឺមានសារៈសំខាន់ណាស់សម្រាប់ការរចនាតំឡើងតំឡើងនិងរក្សាប្រព័ន្ធបំពង់ផ្សែងប្រកបដោយប្រសិទ្ធភាពនិងសុវត្ថិភាព។ បទដ្ឋានផ្សេងៗប្រភេទនិងថ្នាក់នៃផ្លាកសញ្ញាផ្តល់នូវជម្រើសជាច្រើនដើម្បីឱ្យសមនឹងកម្មវិធីផ្សេងៗគ្នានៅទូទាំងឧស្សាហកម្ម។
នៅពេលប្រព័ន្ធមេកានិចនៅតែបន្តវិវឌ្ឍរីករាយប្រកាន់ខ្ជាប់នូវវិមាត្រផ្លុំដែលមានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់ធានានូវភាពឆបគ្នានិងភាពជឿជាក់ឆ្លងកាត់កម្មវិធីនិងឧស្សាហកម្មផ្សេងៗ។ វិស្វករនិងអ្នកបច្ចេកទេសត្រូវតែទទួលបានព័ត៌មានអំពីបទដ្ឋាននិងវិមាត្រទាំងនេះដើម្បីធ្វើការសម្រេចចិត្តដែលមានព័ត៌មាននៅក្នុងគម្រោងរបស់ពួកគេ។
ការជ្រើសរើសត្រឹមត្រូវនិងការប្រើប្រាស់ផ្លុំដែលមានមូលដ្ឋានលើទិន្នន័យវិមាត្រត្រឹមត្រូវរួមចំណែកយ៉ាងសំខាន់ដល់ការទទួលបានសុវត្ថិភាពប្រសិទ្ធភាពនិងប្រព័ន្ធបំពង់បង្ហូរទឹកដែលមានរយៈពេលយូរក្នុងកម្មវិធីឧស្សាហកម្មរាប់មិនអស់នៅទូទាំងពិភពលោក។
