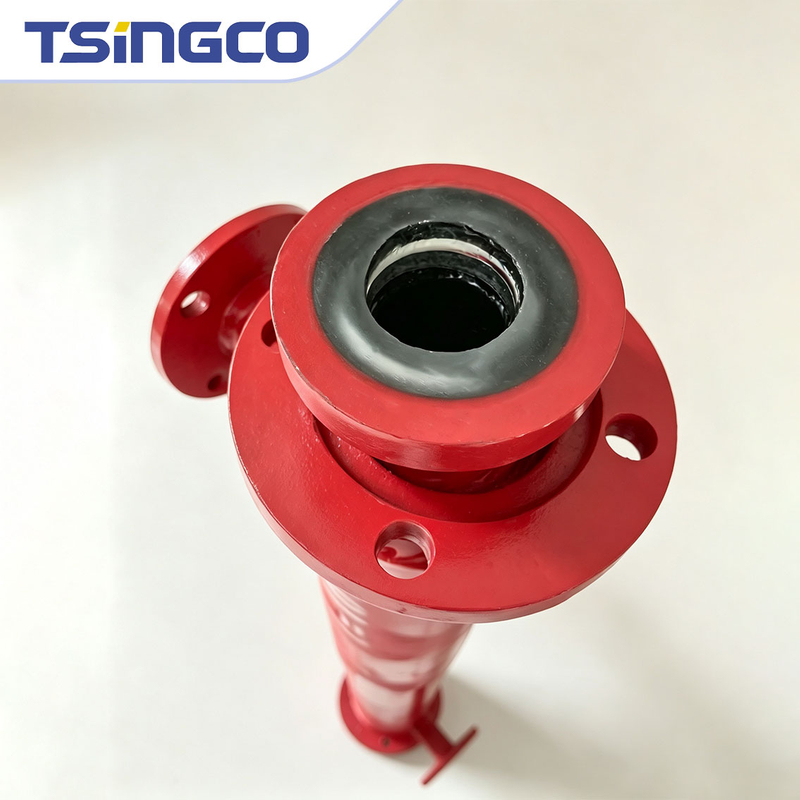

Perubahan Suhu Mendadak Pipa Baja Lapisan Kaca

5 0 Ulasan

Bahan: Dasar baja karbon dilapisi dengan kaca borosilikat
Diameter Nominal: DN25-DN300
Peringkat Tekanan: PN0.6-PN1.6
Aplikasi: Tahan asam & alkali, pengangkutan pelarut organik
Koneksi: Koneksi flensa
Model Penjualan: Grosir & Kustomisasi
Min Order: 3pc
Panjang Tersedia: 0,5m~6m pemotongan yang dapat disesuaikan

Ketersediaan:

Jumlah:



Menanyakan Tambahkan ke Keranjang

Parameter Suhu Dasar, Tekanan & Sedang

Fitur Produk

Ini memiliki stabilitas kimia yang sangat baik, dinding bagian dalam yang halus, ketahanan cairan yang rendah, anti-kerak, ketahanan aus, ketahanan tekanan negatif dan kemampuan beradaptasi suhu yang luas. Dapat menggantikan bahan logam seperti baja tahan karat, tembaga dan aluminium, serta bahan pelapis nonlogam termasuk lapisan karet, lapisan plastik, lapisan PTFE, lapisan enamel dan FRP. Proses produksi yang stabil memperpanjang siklus pemeliharaan, meningkatkan kualitas produk, dan mengurangi biaya pengoperasian secara keseluruhan.

Lembar Data Lengkap Baja Berlapis Kaca

Pengenalan Dasar Produk

Kategori	Detail
Prinsip Pencetakan Produk	Baja berlapis kaca dibuat dengan melapisi kaca cair ke permukaan bagian dalam pipa lurus, fitting, peralatan, dan katup baja karbon yang dipanaskan sebelumnya. Kaca tersebut melekat kuat pada dinding bagian dalam untuk membentuk struktur komposit baja-kaca.
Industri Aplikasi	Banyak diterapkan dalam industri kimia, pembuatan kertas, produksi farmasi, industri militer, metalurgi, pembangkit listrik, gasifikasi batubara, pengolahan air limbah, serat kimia dan fermentasi makanan. Ideal untuk kondisi kerja anti korosi, perlindungan lingkungan, hemat energi, dan kebersihan internal yang tinggi.

Bagan Ukuran Pemrosesan Tabung Lurus

Diameter Nominal DN	25	32	40	50	70	80	100	125	150
Panjang Maks L ≤ mm	1000	1000	1500	2000	2000	2000	2000	2000	2000
Diameter Nominal DN	175	200	225	250	300	350	400	450	500
Panjang Maks L ≤ mm	2000	2000	1500	1200	1200	1000	1000	800	800

Pipa lurus dengan panjang non-standar dapat disesuaikan dengan kebutuhan pelanggan.

Tabel Dimensi Pemrosesan Pipa Berjaket

Diameter Nominal DN	25/50	50/80	70/100	80/125	100/150	125/175	150/200	150/250
Panjang Maks L ≤	1000	2000	2000	2000	2000	2000	2000	2000
Tinggi	120	120	120	120	150	150	150	150
Lebar	80	80	80	80	80	80	80	80

Tee jaket air, siku dan perlengkapan jaket air berbentuk khusus lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi & Tabel Dimensi Siku 90°

Diameter Nominal DN	25	32	40	50
Radius Lentur	75	90	100	110
Diameter Nominal DN	70	80	100	125
Radius Lentur	115	120	150	190
Diameter Nominal DN	150	200	250	300
Radius Lentur	225	300	375	450

Tabel Dimensi Siku Tipe U

Diameter Nominal DN	50	70	80	100	125	150	200	250
Panjang L ≤	220	230	240	300	380	450	600	750
Tinggi	110	115	120	150	190	225	300	375

Siku sudut lain dan siku berbentuk khusus dapat disesuaikan sesuai kebutuhan pelanggan.

Tabel Dimensi Tee & Cross Fitting

Diameter Nominal DN	25	32	40	50	70	80	100	125	150	200	250	300
Panjang Standar L	180	190	210	230	260	280	300	330	380	480	580	620
Tinggi Standar H	90	95	105	115	130	140	150	165	190	240	290	310

Perlengkapan multi-arah dan perlengkapan berbentuk khusus lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi Peredam & Tabel Dimensi

Diameter Nominal DN	25/50	40/70	50/80	50/100	70/100	50/125	80/100	100/150
Panjang Standar L	150	150	150	150	150	150	150	150
Diameter Nominal DN	80/200	100/200	150/200	100/250	150/250	200/250	300/350	300/400
Panjang Standar L	200	200	200	250	250	250	250	250

Pereduksi non-standar dan alat kelengkapan berbentuk khusus dengan berbagai ukuran dapat disesuaikan dengan kebutuhan pelanggan.

Data Uji & Kinerja Fisika & Kimia

Parameter Suhu Dasar, Tekanan & Sedang

Barang Parameter	Nilai
Tekanan Nominal	PN ≤ 20kg/cm²
Toleransi Kejutan Termal	Δt=200℃
Kisaran Suhu Pengoperasian	-30℃ ~ +300℃
Ketahanan Suhu Mendadak	-120℃
Toleransi Kejutan Dingin	Δt=180℃
Media yang Kompatibel	Asam nitrat, asam sulfat, asam klorida, asam oksalat dan segala jenis bahan kimia organik & anorganik
Media yang Tidak Kompatibel	Fluorida, larutan basa dengan konsentrasi di atas 10%, asam fluorida, asam fosfat pekat panas

Uji Korosi Alkali

Sedang	Konsentrasi	Suhu	Lamanya	Kaca Penurunan Berat Badan
Natrium hidroksida	5%	50℃	4 jam	0,0295mg/cm²

Uji Korosi Larutan Asam

Jenis Asam	Konsentrasi	Waktu Mendidih	Kaca Penurunan Berat Badan	Penurunan Berat Badan Enamel dalam Kondisi yang Sama
Asam sulfat	10%	4 jam	0,0085mg/cm²	0,17mg/cm²
Asam klorida	15%	4 jam	0,0077mg/cm²	0,165mg/cm²
Asam nitrat	15%	4 jam	0,0053mg/cm²	0,156mg/cm²

Uji Ketahanan Benturan
Kondisi pengujian: bola baja 2kg jatuh bebas, metode jatuhkan bola

Spesifikasi	Jatuhkan Tinggi	Hasil Tes
DN×L 50×500	350mm	Lapisan kaca utuh
DN×L 80×500	450mm	Lapisan kaca utuh
DN×L 100×500	500mm	Lapisan kaca utuh
DN×L 150×500	600mm	Lapisan kaca utuh

Kondisi Uji Kekuatan Bending
: Mesin uji universal, jarak dukungan 700mm

Spesifikasi	Peralatan	Memuat	Hasil Tes
DN25	Mesin uji universal	300kg	Lapisan kaca utuh
DN40	Mesin uji universal	700kg	Lapisan kaca utuh

Uji Ketahanan Tekanan

Spesifikasi	Kondisi Tes	Hasil Tes
DN50mm×100mm	Bertekanan hingga 20kg, tahan tekanan selama 3 menit	Tidak ada pecah

Spesimen Uji Tahan Guncangan Termal
: DN50×120

Kali	Siklus Suhu	Hasil	Perkataan
1	-20℃ ↔ 100℃	Tidak ada retak	Pemanasan & pendinginan penangas minyak
4	-20℃ ↔ 200℃	Tidak ada retak	Pemanasan & pendinginan penangas minyak
1	100℃ ↔ -20℃	Tidak ada retak	Pemanasan tungku meredam
3	200℃ ↔ -20℃	Tidak ada retak	Pemanasan tungku meredam

Tabel Dimensi Pemasangan Pipa

Tabel Dimensi Tee & Silang

Nominal DN	25	32	40	50	70	80	100	125	150	200	250	300
Panjang Standar L	180	190	210	230	260	280	300	330	380	480	580	620
Tinggi Standar H	90	95	105	115	130	140	150	165	190	240	290	310

Tabel Dimensi Peredam

Panjang Standar Grup 1 L=150mm

Nominal DN	25/50	40/70	50/80	50/100	70/100	50/125	80/100	100/150
Panjang Standar L	150	150	150	150	150	150	150	150

Grup 2

Nominal DN	80/200	100/200	150/200	100/250	150/250	200/250	300/350	300/400
Panjang Standar L	200	200	200	250	250	250	250	250

Keterangan: Pereduksi non-standar dan alat kelengkapan berbentuk khusus dengan berbagai ukuran dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Tabel Dimensi Pemesinan Flange

hari	Φ Pipa OD	S Ketebalan Dinding	D Flensa OD	D1 Baut Lingkaran Dia	D2 Segel Dia	D3 Lubang Dalam	Ketebalan Segel F	d Diameter Lubang Baut	Diameter Lingkaran Baut K	L Panjang Baut	n Jumlah Baut	Ketebalan Flensa H
20	25	3.5	105	56	46	17	1	26	75	14	4	14
25	32	3.5	115	68	56	22	1	33	85	14	4	14
32	38	3.5	135	78	66	28	1	39	100	18	4	16
40	45	3.5	145	86	74	35	1.5	46	110	18	4	16
50	57	4	160	100	84	46	1.5	59	125	18	4	18
70	76	4	180	122	110	63	1.5	78	145	18	4	20
80	89	4.5	195	136	118	75	1.5	91	160	18	4	20
100	108	5	215	155	140	93	1.5	110	180	18	8	22
125	133	5.5	245	185	170	117	2	135	210	18	8	24
150	159	6	280	210	196	143	2	161	240	23	8	26
175	195	6	310	240	224	176	2	197	270	23	8	26
200	219	8	335	266	252	195	2	222	295	23	8	28
225	245	8	365	295	279	221	2	248	325	23	8	30
250	273	8	390	320	304	246	3	276	350	23	12	30
300	325	9	440	368	350	295	3	328	400	23	12	34
350	377	9	500	428	410	347	3	381	460	23	16	40
400	426	10	565	480	460	390	3	430	515	25	16	48
450	480	10	615	530	510	440	4	485	565	25	20	48
500	530	10	670	585	567	490	4	535	620	25	20	50

Pemilihan Bahan, Pemrosesan & Persyaratan QC

1	Pipa dan pelat harus menggunakan baja karbon rendah biasa kelas A3 sebagai bahan pilihan.
2	Semua sudut bagian dalam alat kelengkapan harus dibulatkan, permukaan lapisan harus rata, dan siku harus bebas dari kerutan.
3	Selongsong harus dilapisi kaca sebelum dilas. Saat mengelas pipa menjadi satu, rendam selongsong ke dalam air selama pengelasan untuk mencegah retaknya kaca akibat sengatan panas. Dinding bagian dalam alat kelengkapan besi cor harus bebas dari gumpalan.
4	Ujung besar reduksi tidak boleh melebihi DN300mm, ujung kecil tidak boleh lebih kecil dari DN25mm, rasio diameter besar dan kecil tidak boleh melebihi 3, dan panjang total tidak boleh melebihi 500mm.
5	Proses pembuatan produk baja berlapis kaca meliputi pemilihan material, pengelasan, penghilangan karat, peniupan kaca, dan inspeksi. Kaca yang menonjol pada permukaan penyegelan flensa diratakan.
6	Mengadopsi sistem saling inspeksi dan multi-inspeksi. Produk jadi harus sering diperiksa dengan detektor percikan untuk mendeteksi cacat.

Catatan Pemasangan, Penanganan & Pengoperasian

1	Kekuatan strukturalnya cukup untuk pemasangan normal. Namun, beban terkonsentrasi yang berlebihan, benturan, penjepitan & pemuatan/pembongkaran yang tidak tepat, dan benturan pada permukaan penyegelan flensa akan merusak lapisan kaca bagian dalam.
2	Pengelasan, pemotongan atau pemanasan api lokal pada produk baja berlapis kaca dilarang.
3	Gunakan gasket berbalut karet berkualitas tinggi, gasket berbalut PTFE, lembaran PTFE, dan gasket penyegel PTFE yang dimodifikasi selama pemasangan. Ketebalan paking ≥4mm, dan diameter luar paking harus lebih besar dari permukaan flensa yang terangkat.
4	Lapisi kedua sisi paking secara merata dengan perekat tahan korosi & bersuhu lebar, lalu pasang paking dengan benar. Kencangkan baut secara merata untuk menghindari tegangan yang tidak merata yang dapat merusak permukaan penyegelan kaca flensa. Setelah uji tekanan pemasangan, siram pipa dengan udara bertekanan dan air untuk menghilangkan sisa abu dan sisa kotoran lainnya.
